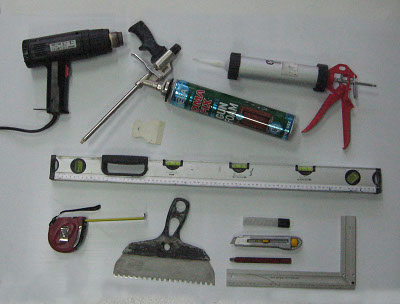

Необходимые инструменты:
1. Отвес, контрольные нити.
2. Строительный уровень 0,6м - 2,0м.
3. Угольник.
4. Карандаш строительный.
5. Рулетка.
6. Нож строительный с набором лезвий.
7. Термофен строительный. (по необходимости)
8. Пистолет для монтажной пены с баллоном
жидкого пенопласта (клей-пены)
9. Шпатель металический зубчатый. Высота зуба 9-12мм.
10. Шпатель металлический плоский.
11. Шпатель резиновый.
12. Шприц - пистолет.
13. Болгарка (по необходимости)
+38 067 772-0-700
+38 050 337-2-333
Пн-Сб. с 9.00-18.00
Условия монтажа:
Монтаж термопанелей производится при температуре окружающего воздуха от +3 до +35С, относительной влажности не более 70%.
Допускается выполнять монтаж при температуре -3С с использованием специальных морозоустойчивых клеев-пен и добавок в клеевые смеси.
Хранение:
На строительной площадке термопанели хранятся упакованными в полиэтиленовую пленку на поддонах. Теромпанели накрывают пленкой для защиты от намокания. Хранить термопанели рекомендуется в закрытых помещениях.
Смотрите видео монтажа термопанелей.

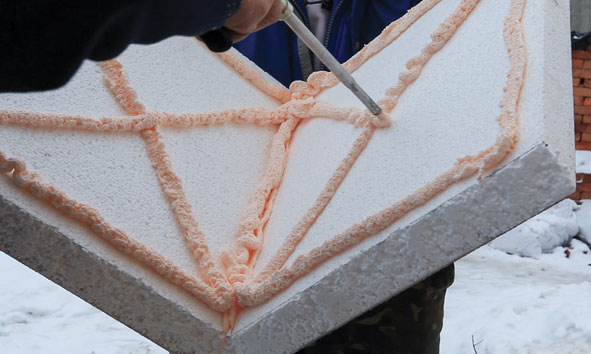

Монтаж термопанелей с помощью клея-пены без механического крепления.
Применяется для монтажа Термопанелей из пенопласта и экструдированного пенополистирола.
Не может применяться для монтажа термопанелей из минеральной ваты.
Если Ваш дом уже утеплен пенопластом, но Вам понравились цвета и фактуры наших материалов,
Вы можете использовать для декора фасада термопанели из пенопласта толщиной 20-30мм.
Монтаж термопанелей толщиной 20-30мм допускается только на подготовленную,
ровную (выровненную) поверхность фасада.

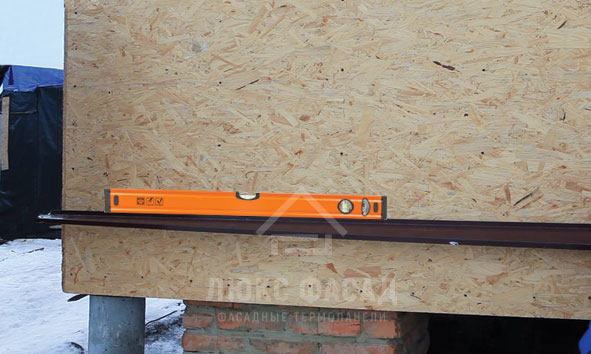

2. Отбивка уровня нижнего ряда панелей.
Отбить уровень нижнего ряда панелей с помощью пузырькового или водяного уровня.
Закрепить опорные планки по отмеченному уровню. В качестве опорных планок можно использовать оцинкованный профиль толщиной 50мм, использующийся для монтажа гипсокартонных систем.
8. Сгибание угла и нанесение клея-пены на плоскость угловой термопанели.
Для монтажа термопанелей можно также использовать сухие клеевые смеси (Ceresit CT-85, Polimin P-21, и др., применяемые для приклеивания плит из пенополистирола). Внимание!!! Приклеивать термопанели необходимо одним типом клея т.к. различные типы клея имеют разный коэффициент расширения.

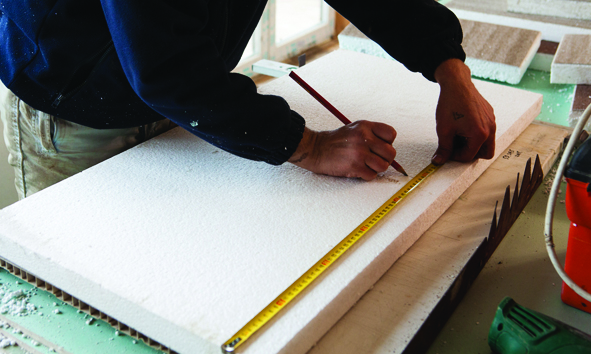

3. Разметка будущего угла на рядовой панели.
Начинать монтаж термопанелей лучше от внешних или внутренних углов фасада.
Делаем угловую Термопанель.
Угловые термопанели производятся на Вашем объекте из обычных термопанелей с помощью установки для резки пенопласта У-1 или при помощи ножовки.
Для этих целей размечаем будущий угол на рядовой термопанели.

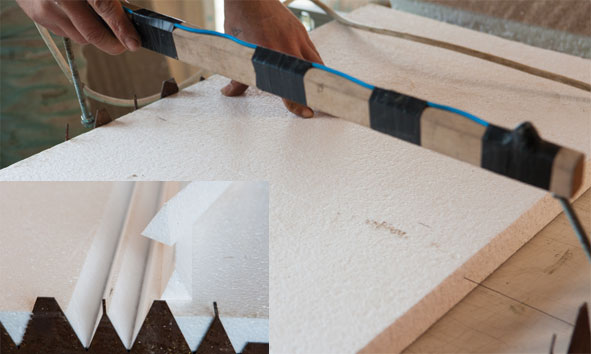

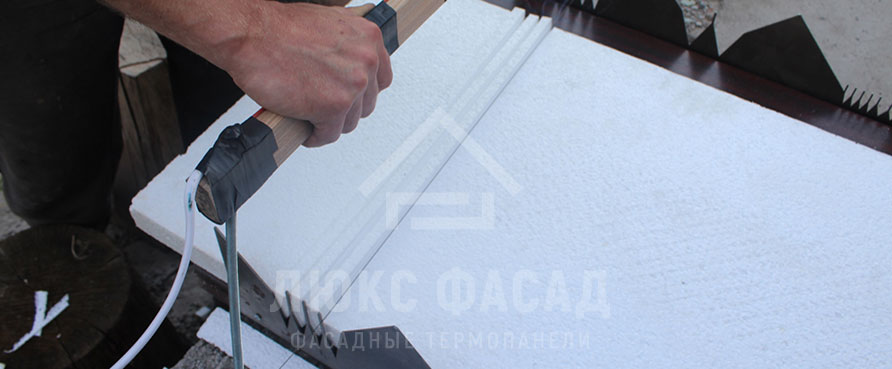

4. Вырезаем угол из рядовой термопанели.
Вырезаем угол с помощью устройства для резки пенопласта У-1. Используем металлические шаблоны оснастки устройства У-1.
Из утеплительного слоя термопанели вырезаем два параллельных сегмента треугольного сечения под уголом 45°. Это позволит избежать трещин в защитном слое и придаст углу необходимую жесткость.
5. Резка термопанели.
Вырезаем элементы таким образом, чтобы в вершине вырезанного элемента, в месте соприкосновения резака и защитно-декоративного слоя обеспечить небольшую площадку 1-2 мм.
Это позволит избежать возможных трещин защитно декоративного слоя при дальнейшем сгибе термопанели.

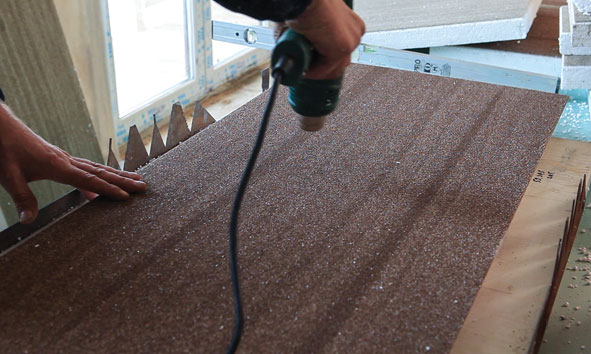

6. Прогревание линии сгиба угла.
В случае выполнения работ при температуре окружающего воздуха ниже +15С, перед сгибом термопанели, необходимо прогреть линию сгиба термопанели с помощью строительного фена.

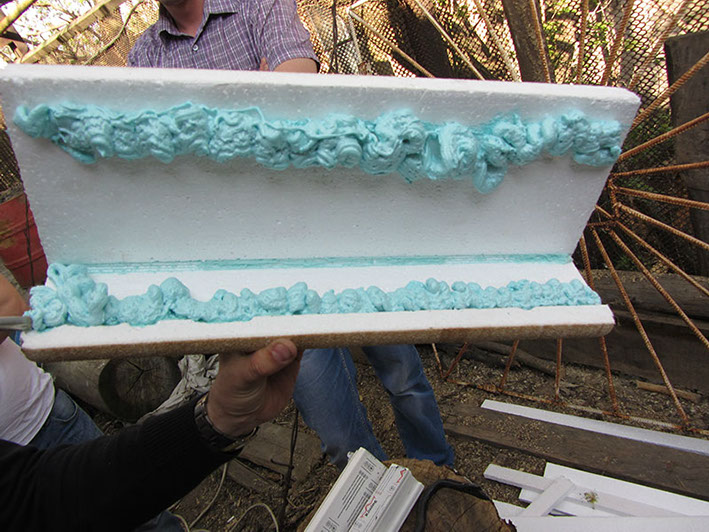

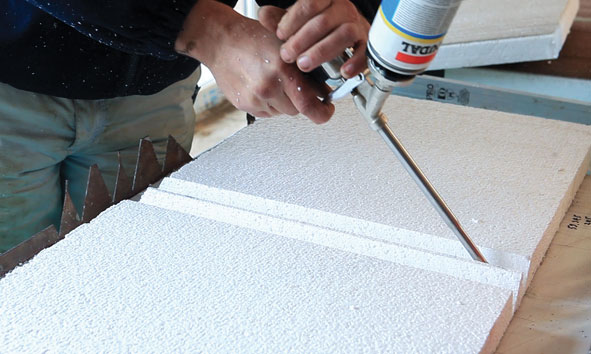

7. Нанесение клея-пены на угол.
Возможно использование клеев-пен различных марок, предназначенных для приклеивания пенополистирола в соответствии с инструкциями производителей.

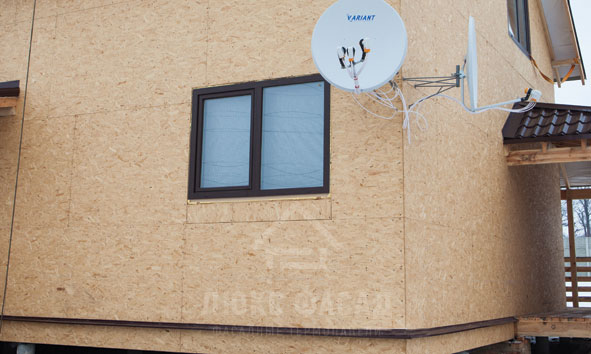

1. Подготовка основы стены, грунтовка.
Поверхность стены должна быть чистой и сухой. Отслаивающиеся старые покрытия и загрязнения (в том числе масляные или битумные) должны быть удалены.
Неровности стены выравниваем с помощью растворной смеси Ceresit-CT29 или методом приклеивания слоя утеплителя разной толщины.

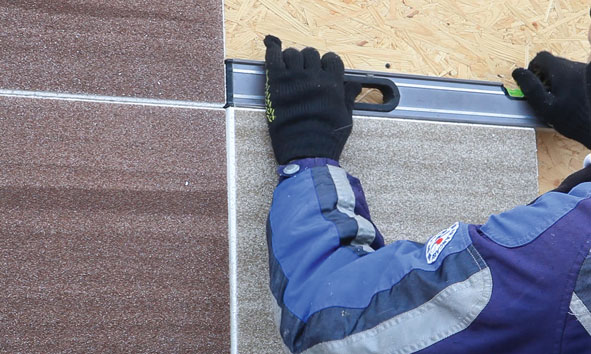

9. Приклеивание угловой термопанели к стене.
Приклеивание угла к стене с ОБЯЗАТЕЛЬНОЙ последующей проверкой геометрии и уровня.
Если панели монтируются на клей-пену, необходимо фиксировать термопанели на фасде в течении времени, достаточного для схватывания клея.

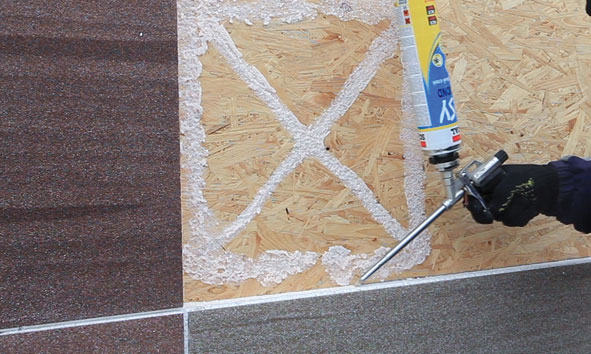

10. Приклеивание рядовой термопанели.
Нанесение на торец угловой панели слоя жидкого пенопласта и приклеивание встык следующей плиты с нанесенным на нее клеевым составом.
Попадание цементного клея в швы между плитами не допускается.
Остатки растворной смеси необходимо удалить с помощью воды в течении не более 10 минут.
11. Дальнейшее приклеивание панелей.
Дальнейшее приклеивание термопанелей выполнять аналогично:
Пропенивать стык и приклеивать панель, проверяя уровень.
Приклеивание последующих рядов термопанелей начинать от угла, нанося клей-пену на верхнюю поверхность первого ряда.
При монтаже следует ДОБИВАТЬСЯ СОВПАДЕНИЯ наружных плоскостей приклеиваемых плит.

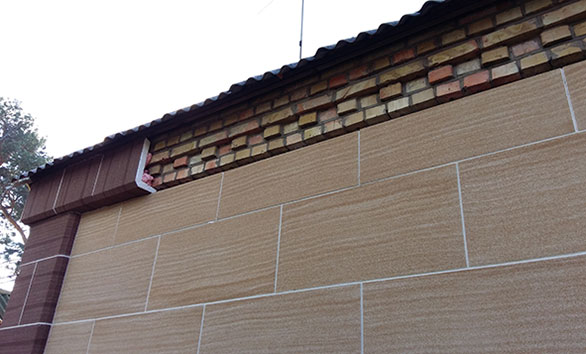

12. Обход выступающих частей стены.
Обход выступающих частей стены осуществляется аналогично изготовлению угла.
Изготавливаем угловые элементы из термопанели производя несколько произвольных сгибов исходя из геометрии выступающей части.

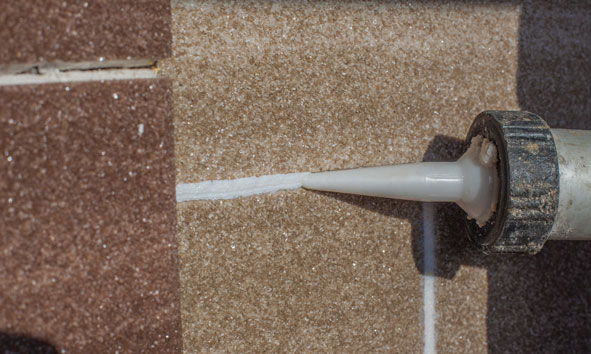

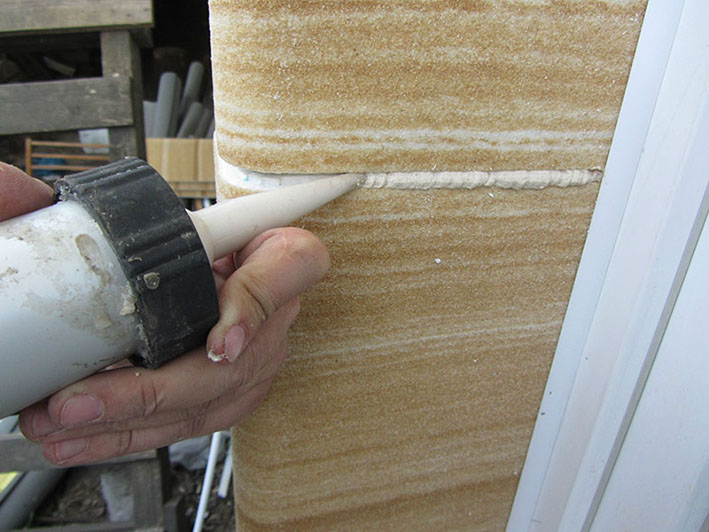

13. Герметизация межпанельных швов.
Герметизация швов осуществляется путем заполнения их специальной затирочной пастой с помощью шприца-пистолета.
По периметру внешней части термопанели расположен специальный паз, который обеспечивает пространство для заполнения затирочной пастой.
14. Удаление остатков затирочной пасты.
Удаляем остатки затирочной пасты.
После заполнения швов, затирочную пасту необходимо разгладить смоченным в воде шпателем, собирая излишки пасты на второй шпатель, который располагаем вдоль края шва.

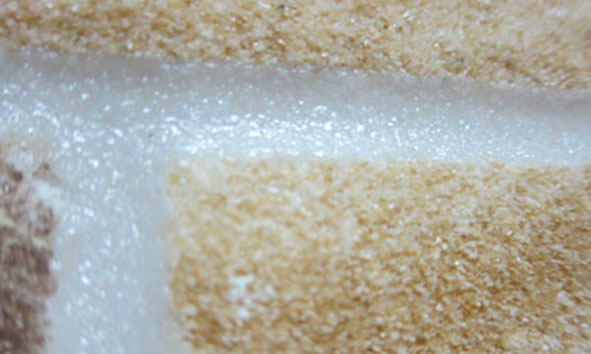

После высыхания, затирочная паста усаживается и принимает характерный радиусный профиль.
2
8
3
4
5
6
7
1
9
10
11
12
13
14
Назад
Далее
Применяется для монтажа Термопанелей из пенопласта, экструдера, минваты на высотных объектах либо в случае необходимости дополнительного механического крепления термопанелей к фасаду дома.
Возможен для термопанелей с толщиной утеплителя (пенопласт, экструдер) не менее 50мм.
Если Вы хотите осуществить крепление термопанелей этим методом, Вы должны заказать тип термопанелей под рондоли. Данные термопанели имеют технологические полукруглые вырезы в торцах по своему периметру, а также более широкий вырез под затирочный шов.
Основной принцип монтажа термопанелей с использованием рондолей во многом аналогичен монтажу термопанелей без крепления рондолями, который мы рассматривали выше, поэтому мы остановимся лишь на основных особенностях использования рондолей.

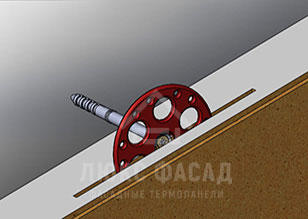

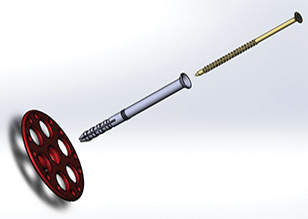

Рондоль.
Крепление термопанели к фасаду.

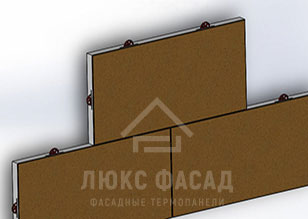

Расположение рондолей.
Советы и Рекомендации.
ВНИМАНИЕ!!!

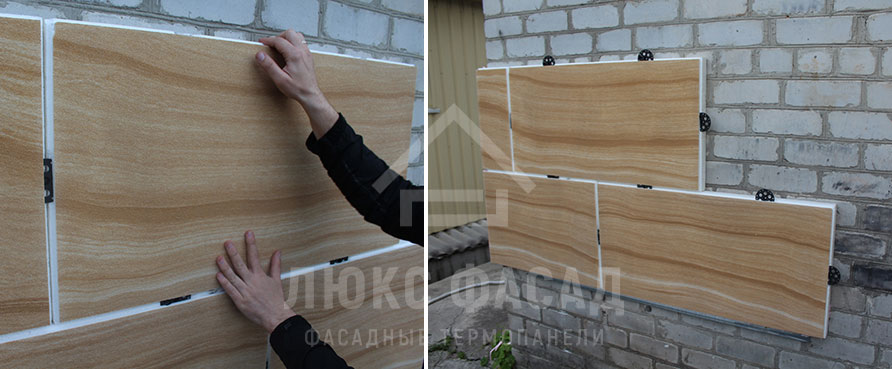

Монтаж термопанелей с помощью клея-пены с механическим креплением рондолями.
2
6
3
4
5
1
7
8
9
10
11

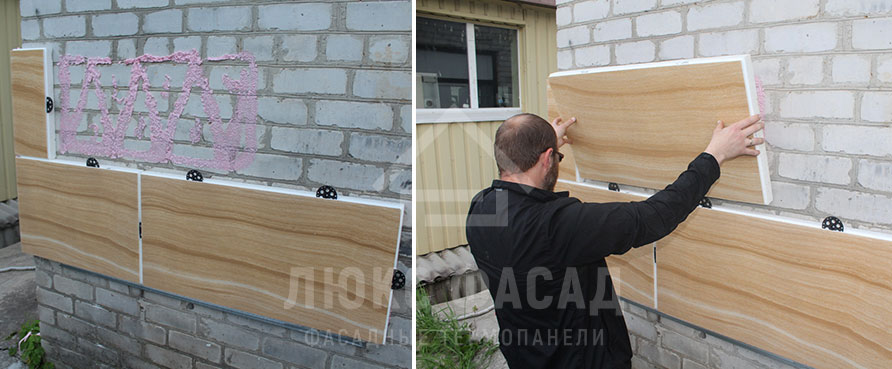

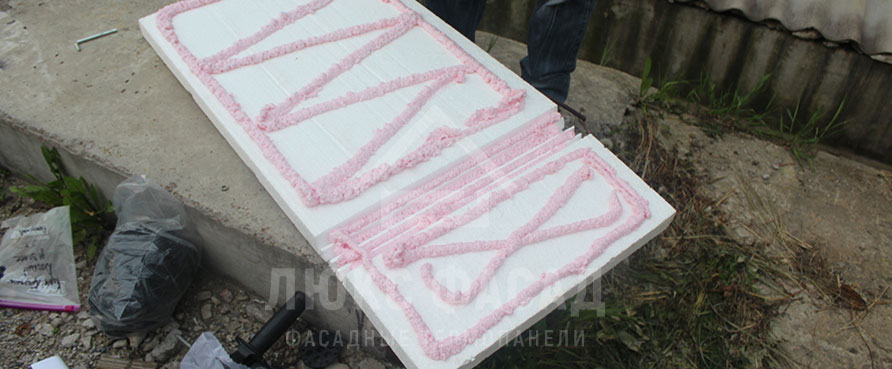

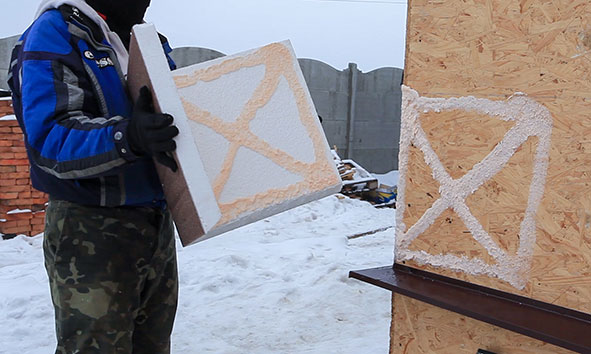

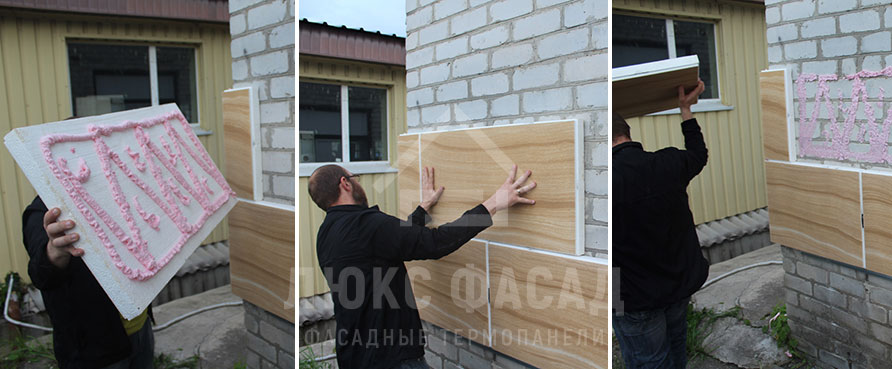

2. Необходимо нанести клей-пену на термопанель и прислонить термопанель на время к стене. Затем следует убрать термопанель.
Это необходимо для насыщения клея-пены кислородом воздуха для быстрого схватывания клея-пены.

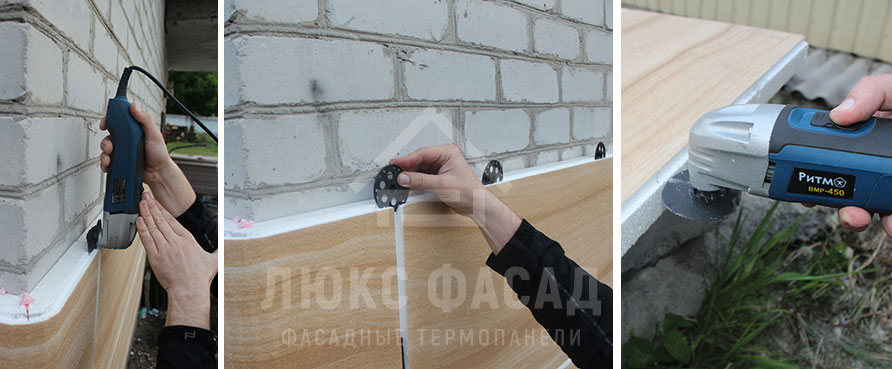

6. Разметить и прорезать в требуемых местах пазы под закладку рондолей.

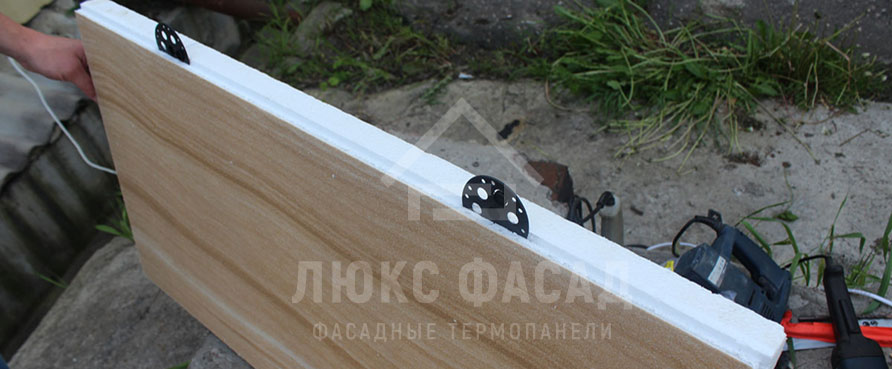

3. Вставить рондоли в пазы термопанели и установить термопанель на место.
4. Выровнять термопанель по уровню и плотно состыковать ее с соседними термопанелями.

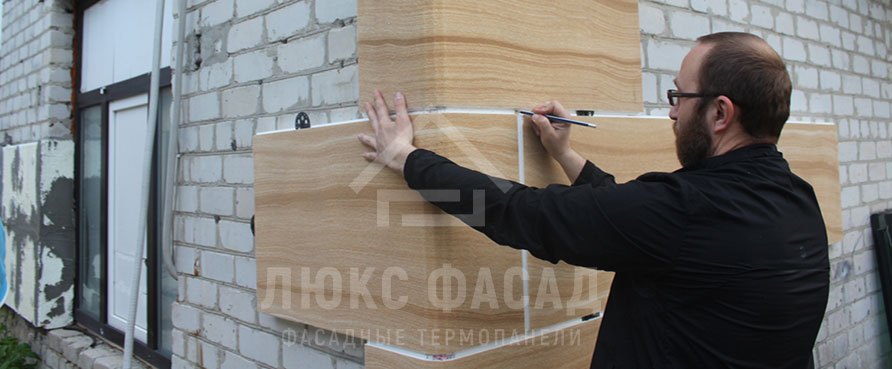

5. Для монтажа угловой термопанели необходимо ее разметить, приложив по месту.
1. Для использования рондолей поставляются специальные термопанели.
Их отличие состоит в том, что в торцах термопанели прорезаются специальные полугкруглые пазы для вставки рондолей. Затирочный шов данных термопанелей толще, поэтому расход затирочной пасты может быть выше чем обычно. (0,4кг/м2).
7. Осуществляем подрезку и изгибание угловой термопанели в заранее размеченном месте.
8. Наносим клей на угловую термопанель. Повторяем для приклеивания термопанели операции 2-4.

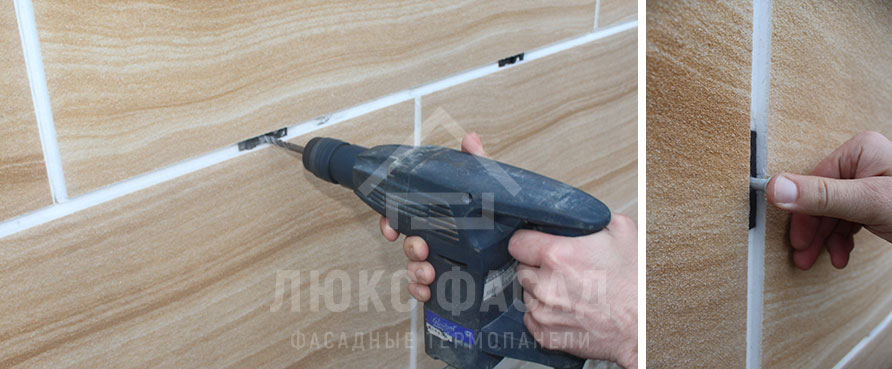

9. Просверлить отверстие для дюбеля в стене по центру каждой рондоли. Вставить в рондоли пластиковые дюбеля для забивных шурупов.

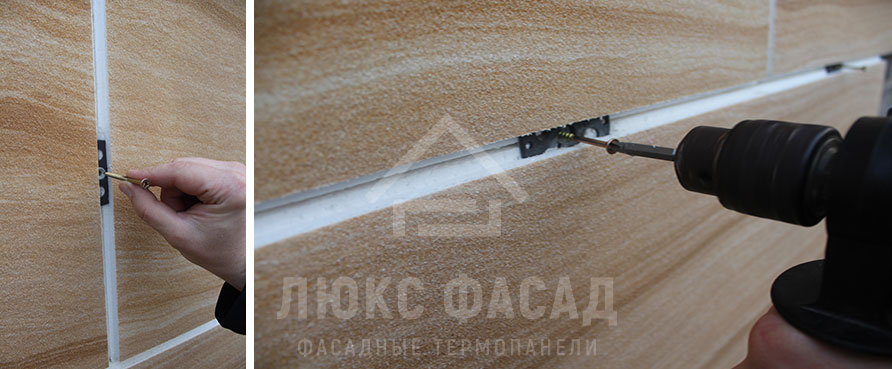

10. Вставить в дюбеля забивные шурупы и зафиксировать их.

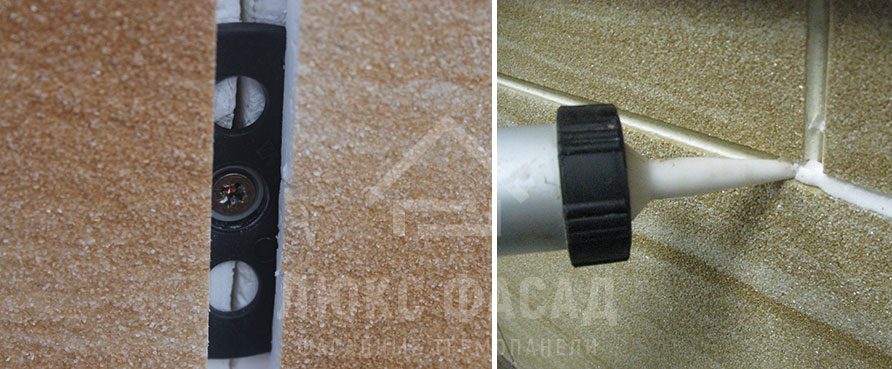

11. Вид готового механического крепления. Далее заполняем шов затирочной пастой и затираем.
Назад
Далее
1. Хранить ведро с затирочной пастой необходимо плотно закрытым при температуре от +5 до +30С, не допуская попадания прямых солнечных лучей.
Не допускать замерзания затирочной пасты. После разморозки, затирочная паста теряет свои свойства и не пригодна к применению.
2. Наносить затирочную пасту в швы нужно в сухую погоду при средней температуре воздуха не ниже +5С. Предварительное высыхание пасты происходит в течении первых 2х - 3х суток с момента ее нанесения.
3. Следует предохранять термопанели от попадания осадков, влаги, дождя на слой утеплителя (пенопласт) в процессе монтажа и хранения. Не допускается монтаж термопанелей под дождем!!!
4. Для утепления ЦОКОЛЯ дома лучше всего использовать термопанели из СТИРОДУРА. Этот материал более прочный и жесткий. Он идеально подходит для утепления цоколя дома.
5. В процессе монтажа термопанелей не пытайтесь выравнивать приклеенные к фасаду панели с помощью ударов или давления на края панелей острыми и твердыми предметами. Вы можете оставить вмятины в защитно-декоративном слое, которые могут быть видны при изменении угла освещения, например утром или вечером в косых лучах солнца и будут значительно портить внешний вид Вашего дома.
6. Геометрические размеры термопанелей могут иметь погрешность 1-3мм, что не является браком и связано с технологическими особенностями производства. Толщина защитного слоя может колебаться в пределах 2-4мм. Толщина затирочного шва может колебаться в диапазоне 1-2мм.
Все эти неровности не влияют на внешний вид готового фасада и могут быть выровнены в процессе укладки термопанелей.
Тем не менее, если Вы планируете устраивать искусственную подсветку фасада дома, Вы должны понимать, что косой направленный свет дает в темноте резкие тени от любых, даже самых незначительных неровностей фасада. Утепленная термопанелями стена дома - это не идеально ровная поверхность, так же как и поверхность стены с уложенной плиткой. В этом случае стоит либо отказаться от утепления дома термопанелями, либо предьявлять к монтажу теромпанелей повышенные требования.
Если утепление дома пенопластом производится уже глубокой осенью или ранней весной и температура воздуха опустилась ниже рекомендуемого минимума и заполнение швов приходится отложить на длительный период времени, то для защиты швов от протекания возможны следующие решения:
1. Временно защитить поверхность швов от попадания влаги возможно, покрыв их тонким слоем силикона.
2. Если всё же необходимо заполнить швы, качественно и на долго защитив систему утепления от протекания воды, то заполнить швы вместо затирочной пасты возможно используя специализированный строительный двухкомпонентный герметик ОКСИПЛАСТ. В процессе работы с ним необходимо тщательно соблюдать рекомендации завода-изготовителя. Этот герметик возможно наносить до температуры окружающего воздуха не ниже - 20°С. Также необходимо помнить, что в отличие от затирочной пасты он бывает только серого, белого или бежевого цвета и не колеруется пигментами.

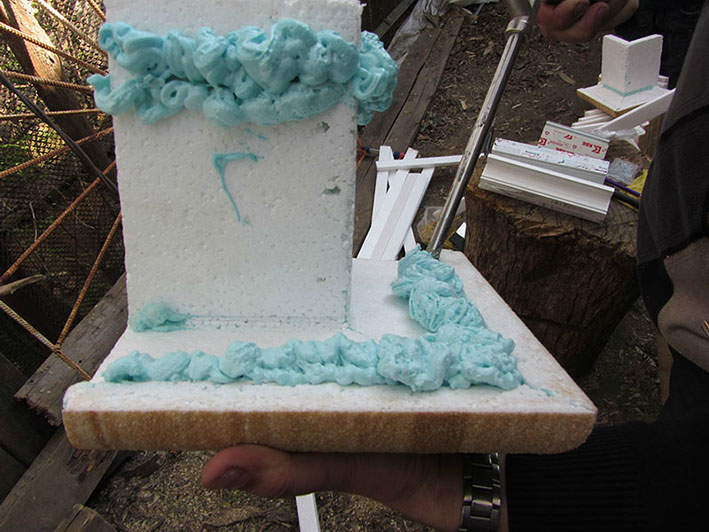

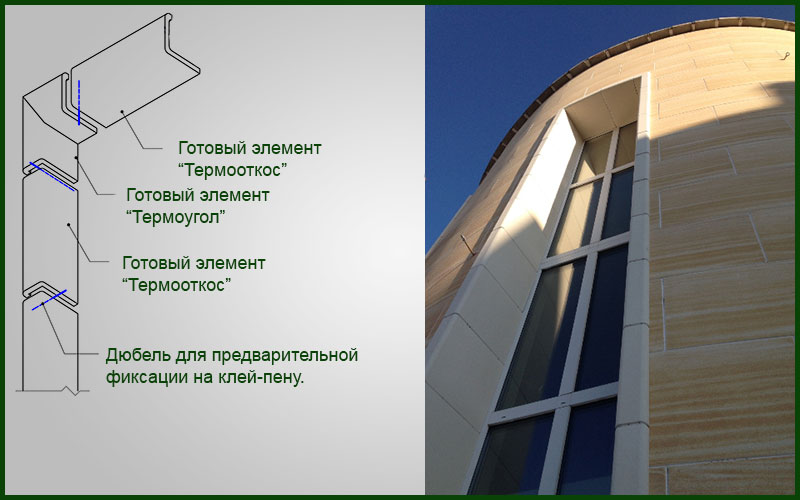

Термооткосы и Термоуглы - это готовые угловые елементы из пенопласта ПСБ-С-25 толщиной 20мм, которые применяются для быстрого утепления откосной части окон и дверей в системе утепления термопанелями. (Фото 1.)
Термооткосы как и термопанели покрыты слоем из мраморной крошки. Характеристики этого слоя, цвета и оттенки полностью аналогичны термопанелям.
Термооткосы могут применяться как часть системы утепления с термопанелями либо отдельно без термопанелей.

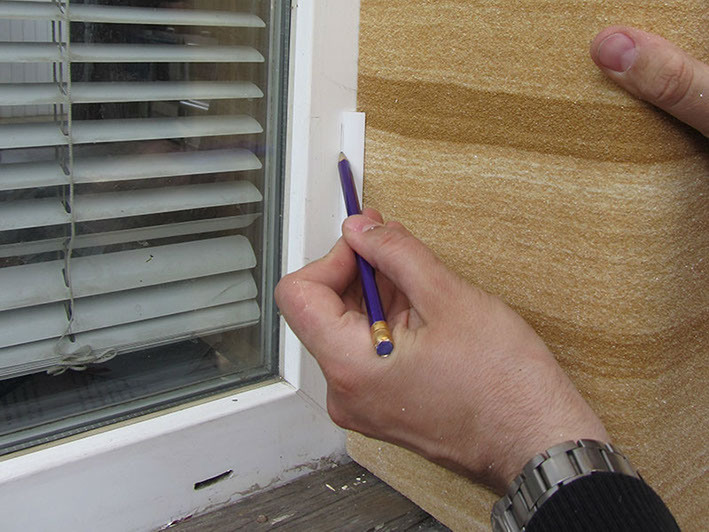

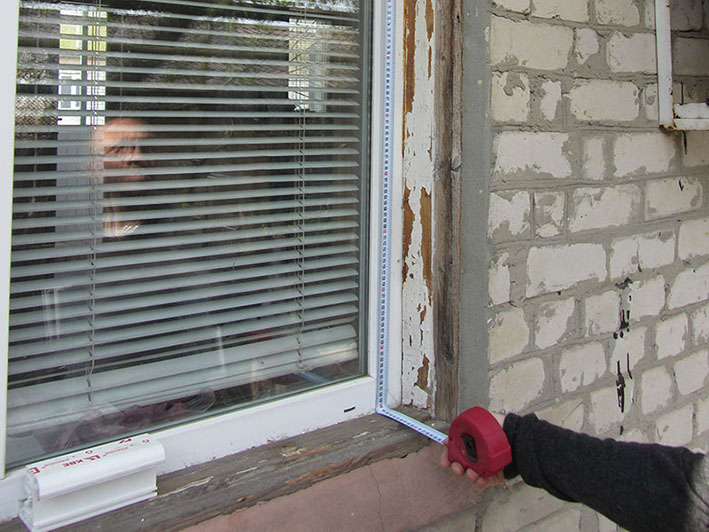

Утеплить откосы окон и дверей возможно также с помощью термопанелей, (Фото 2.) которые Вы должны будете изогнуть самостоятельно с помощью установки для резки пенопласта У-1. (Описание установки смотрите ниже)
В этом случае для экономии, рекомендуем использовать термопанели из пенопласта толщиной
20 мм.

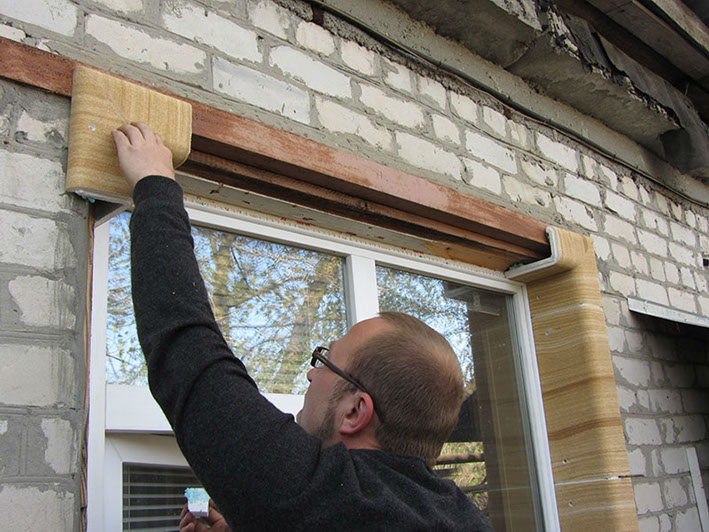

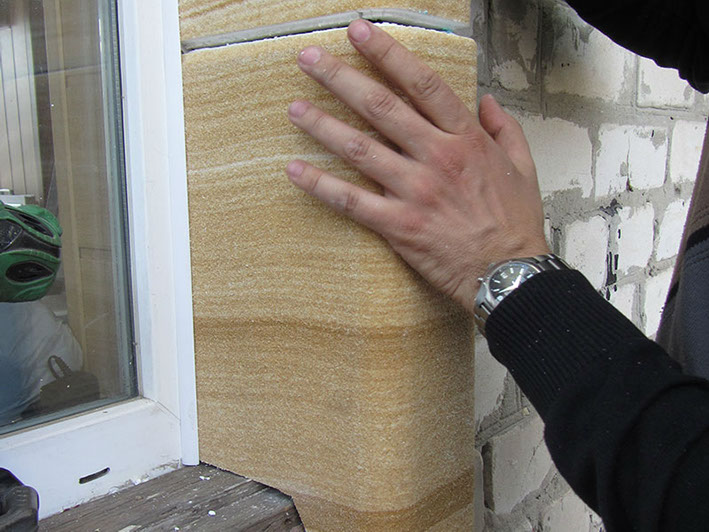

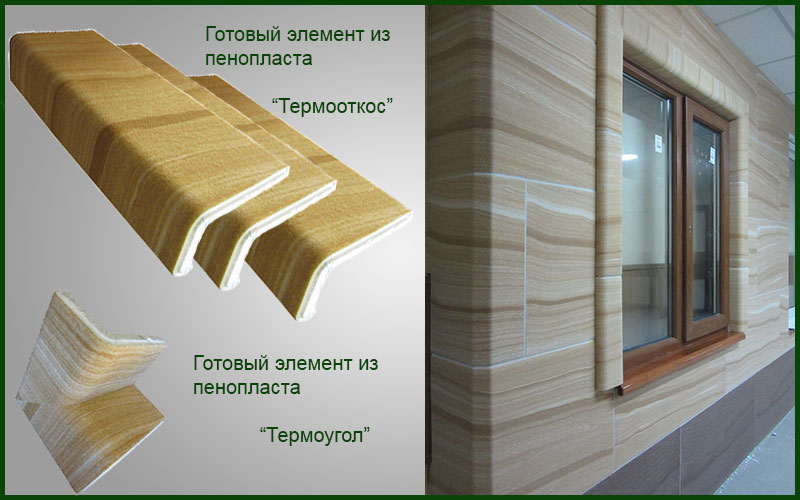

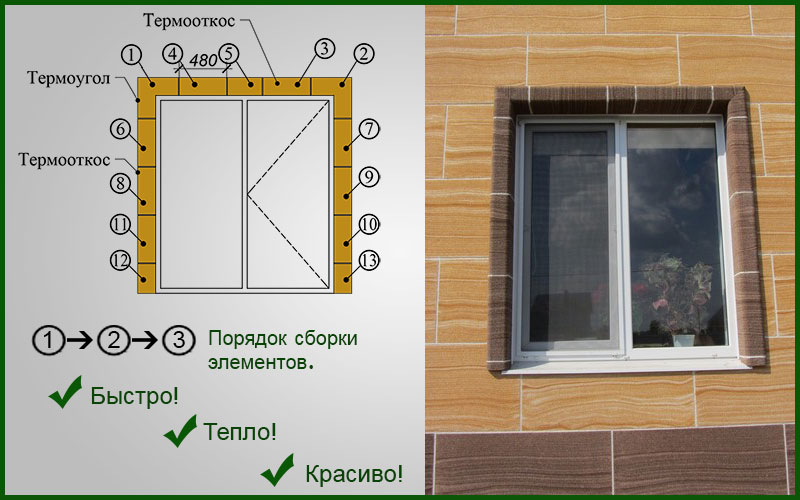

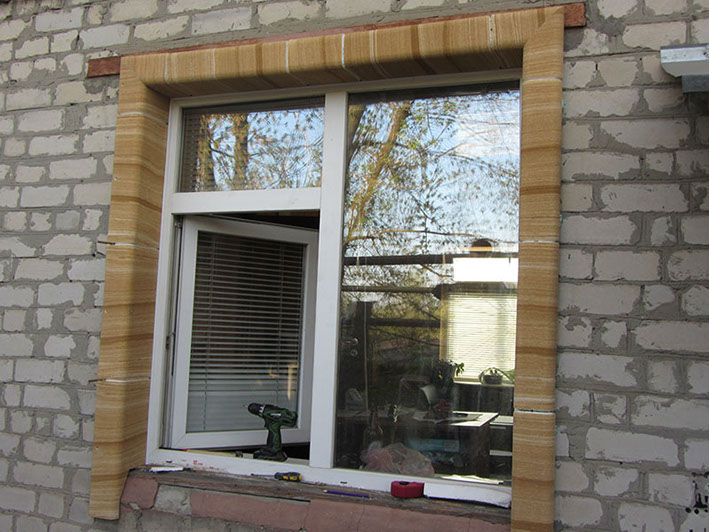

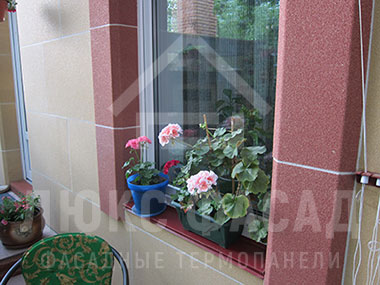

Фото 1. Утепление откосов с помощью готовых элементов из пенопласта - Термооткосов и термоуглов.

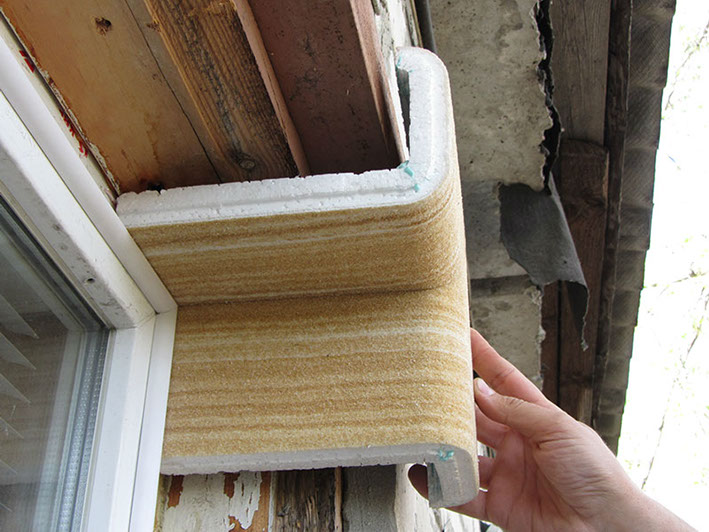

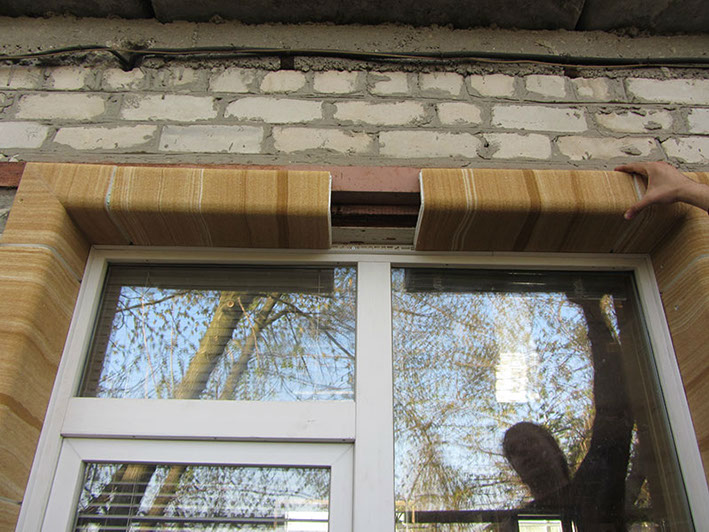

Фото 2. Утепление откосов с помощью термопанелей.

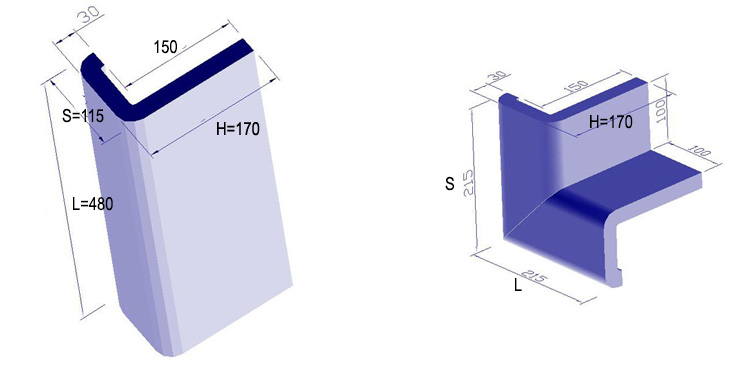

Наименование
1. Термооткос 80
2. Термооткос 170
3. Термооткос 310
4. Термоугол 80
5. Термоугол 170
6. Термоугол 310
Размеры H/S/L мм
80х115х480
170х115х480
310х115х480
80х215х215
170х215х215
310х215х215
Материал
ПСБ-С-25
ПСБ-С-25
ПСБ-С-25
ПСБ-С-25
ПСБ-С-25
ПСБ-С-25
Толщина мм
20
20
20
20
20
20

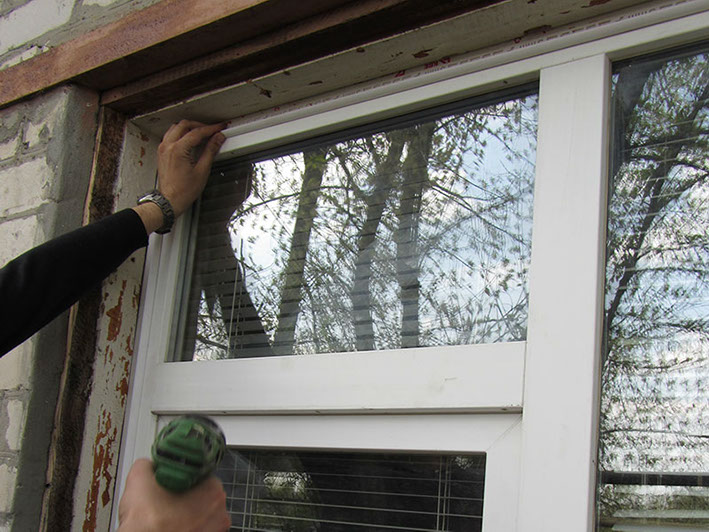

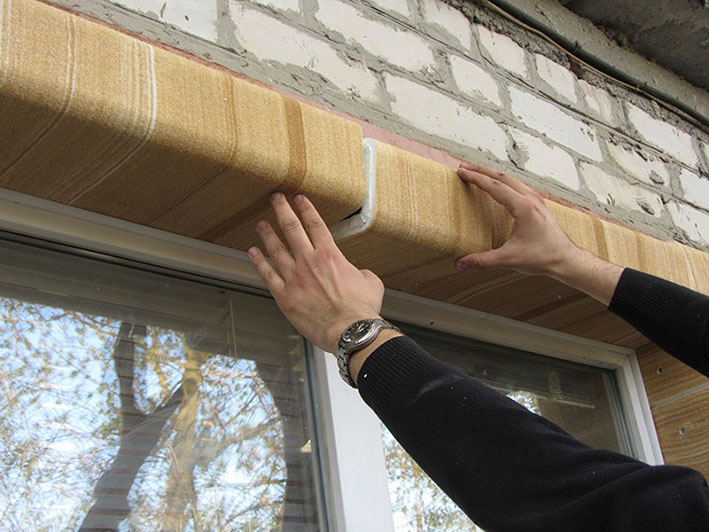

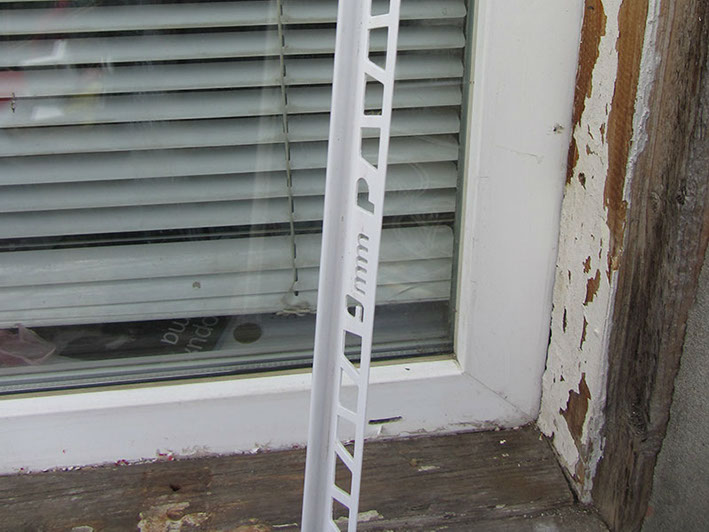

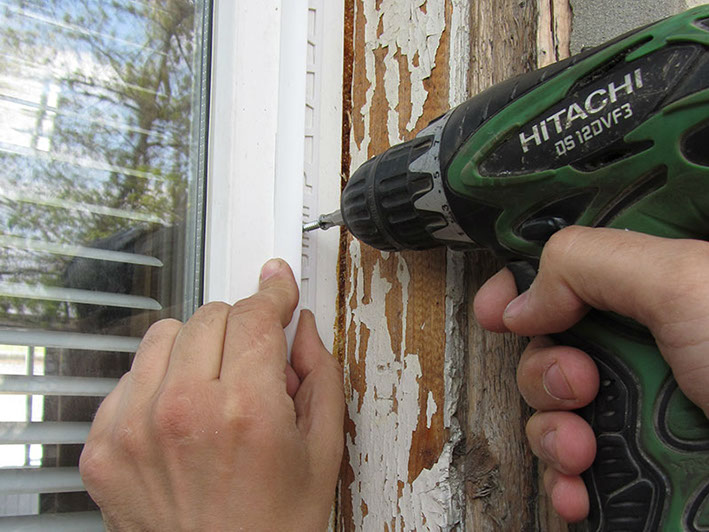

Как можно быстро и красиво утеплить откосы Ваших окон и дверей с помощью термооткосов и термоуглов.
Технология монтажа
термооткосов и термоуглов.
Кликайте по картинке для увеличения и получения информации.
Как делать угловую термопанель. Как изгибать термопанели с помощью установки для резки пенопласта У-1.
Установка для резки пенопласта У-1.
Установка для резки пенопласта У-1 предназначена для быстрого изготовления угловых и откосных элементов из термопанелей Термофасад.
Установка У-1 состоит из следующих элементов:
Трансформаторный блок.
Лучковой терморезак.
Шаблонный стол.
Для возможности самостоятельного монтажа термопанелей, установку У-1 возможно приобрести или взять у нас на прокат.
Стоимость установки У-1: 3000,00 грн.
Условия предоставления в прокат установки У-1:
Залог: 3000 грн. 2 НЕДЕЛИ - БЕСПЛАТНО!
Последующая оплата проката: 1000,00 грн/неделя.
По всем вопросам проката установки У-1 для монтажа термопанелей обращайтесь по тел:
+38 067 51-06-999, +38 050 30-96-999 или пишите нам на электронную почту.
Внимание! Установка У-1 предоставляется в прокат только нашим Клиентам.
Скачать инструкцию "Как делать углы"
